Расчет манометрической высоты
Практический пример

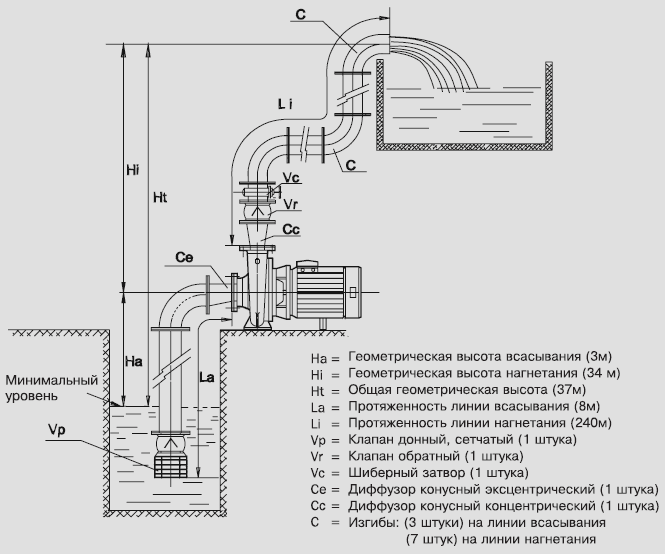

Требуется закачать 150 м3/час из колодца в резервуар, расположенный выше. Условия перекачки, согласно прилагаемому рисунку, следующие:
Расчет диаметра труб делается по формуле:
для скоростей 1,8 и 2,5 м/сек получаем |
|
диаметр 172 мм, ближайший из поступающих в продажу - 200 мм. | |
диаметр 146 мм, ближайший из поступающих в продажу -150 мм. |
Определив диаметр чугунных труб, мы можем подсчитать по таблице потери давления.
Трубопровод всасывания диаметром 200 мм при подаче 150 м3/час дает приблизительно 1%.
Трубопровод нагнетания диаметром 150 мм при подаче 150 м3/час дает приблизительно 4%.
Геометрическая высота |
|
3 метра |
Эквивалентная длина |
|
|
Длина трубопровода |
8 метров |
|
Клапан дроссельный |
|
|
(Эквивалент) |
30 метров |
|
Изгибы в 90° (3x3) |
9 метров |
|
Диффузор конусный |
5 метров |
|
Итого 52 метра |
|
|
Потери давления 52 метра x 1 % |
|
0,52 метра |
Общая манометрическая высота всасывания |
3,52 метра |
Геометрическая высота |
|
34 метра |
Равнозначная длина |
|
|
Длина трубопровода |
240 метров |
|
Диффузор конусный |
5 метров |
|
Обратный клапан |
20 метров |
|
Шиберный затвор |
1,5 метра |
|
Изгиб в 90° (7x2) |
14 метров |
|
Итого |
280,5 метра |
|
Потери давления 280,5 метра x 4% |
11,22 метра |
|
Общая манометрическая высота нагнетания |
45,22 метра |
ОБЩАЯ |
= |
ВСАСЫВАНИЕ |
+ |
НАГНЕТАНИЕ
ГЕОМЕТРИЧЕСКАЯ ВЫСОТА ПОТЕРИ ДАВЛЕНИЯ |
Следовательно: |
|
Манометрическая высота = 3,52 + 45,22 = |
48,74 |
Допуск надежности (+5%) |
2,44 |
Итого |
51,18 метра |
В данном случае следует применить электронасос типа FN 80-200/300 с рабочим колесом диаметром 207 мм, способный обеспечивать подачу 150 м3/час на высоту в 52,5 метра.
ПРИМЕЧАНИЕ
С учетом того, что насос будет качать на высоту в 49 метров, требуемая высота столба жидкости над всасывающим патрубком насоса NPSH составляет 4,3 метра; следовательно, выбранный насос способен всасывать приблизительно c 5,5 метра, и в данном случае мы обеспечиваем значительный запас прочности, поскольку всасывание не превышает 3,52 метра.
